Mikropočítačové konstrukce některých výrobců elektronických stavebnic (III. díl – Tandy, Gakken)

Čtyřbitové počítače známe i od Japonců. Jistě si vzpomenete na Sharp MZ-40K.

To ovšem nebyl univerzálně programovatelný počítač, obsahoval jen několik pevně naprogramovaných aplikací a to bylo všechno.

V Japonsku byla i firma Gakken, která nabízela elektronické stavebnice z denshi bločků.
Významné jsou hlavě stavebnice rádií a různých zvukových experimentů, syntezátorů.
Stavebnice z denshi byly tak populární, že po zastavení výroby v roce 1986 se firma Gakken roku 2002 a 2011 vrátila s komerčně úspěšnými re-releasy některých svých stavebnic.

Jednou z oblíbených “kostiček” denshi byl i SN76477, předchůdce zvukového obvodu použitého ve Sharpu MZ 800, Sordu M5 a TI 99/4A.

V 80. letech měly stavebnice Gakken řady FX výrazný japonský design, nad rastrem pro skládání denshi bločků dominovaly výrazné reproduktory a ovládací prvky uprostřed složitě tvarovaných barevných plastů.
Do jedné právě takové, která se osvědčila u předchozích elektronicko-zvukových sestav (a digitálních hodin), přibyla roku 1981 trochu větší “kostička” (rozměru 5×8) obsahující hexadecimální klávesničku, jednociferný sedmisegmentový displej a 7 LED diod.

Jistě uhodnete, že šlo o počítač.
Sedmisegmentovka se používá k zobrazení obsahu paměti, LED diody zobrazují adresu.

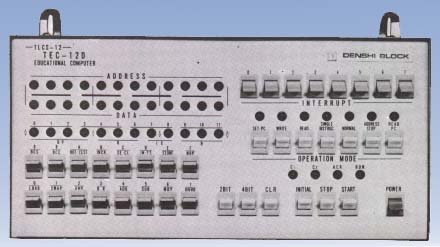

(Jen dodám, že nešlo o první počítačový denshi blok – první počítačovou kostičku, ještě s “blinkenlights” a přepínači, dokonce dvanáctibitovou, uvedl kdosi na trh už kolem roku 1975!)

Mluvíme ale o čtyřbitových počítačích.

I počítač, který byl součástí kitu Gakken Inazuma FX-System R165, byl čtyřbitový, s procesorem TMS1000.
TMS1000 byla starší verze TMS1600, který použili Němci z firmy Busch.

Nebyli by to Japonci, kdyby později nevydali stejný počítač jako jednodeskový počítač Gakken GMC-4, a to roku 2009 jako přílohu k časopisu Otona no Kagaku (Věda pro dospělé) firmy Gakken.
(Oficiální web časopisu najdete na adrese http://otonanokagaku.net/english/magazine/vol24/index.html .)

Věc s osmi čtyřbitovými registry je zřejmě pro Japonce skvělou didaktickou pomůckou.

Oba počítače, R165 i GMC-4, mají předchůdce, kterého dodávaly firmy Science Fair, Tandy a Radio Shack – Microcomputer Trainer.
Microcomputer Trainer připomíná vzhledem i naše stavebnice s pru%C
