HIC a NewPrint pro osmibity

Máme tu dva nové hardwarové přípravky.

Těžko opravitelné a obtížně sehnatelné součástky jsou tu od toho, aby se opravovaly a sháněly.

Spousta MSX2 a MSX2+ počítačů obsahuje takovou hybridní součástku, které se poeticky říká HIC – „hybrid integrated circuit“.

Ve skutečnosti se nejedná o čip zatavený v pouzdře, ale spíš o malou destičku osazenou mnoha součástkami.

Stará se o vytváření a mixování signálů pro tvorbu obrazu a zvuku.

Konkrétně má na starosti konverzi RGBS na kompozitní videosignál, předzesílení zvuku, vypnutí zvuku při pauze a zapnutí počítače jako prevenci lupání, míchání audio vstupů, zesílení signálu z magnetofonu a spínání relé magnetofonu.

HIC-1 byl osazován v počítačích firem Sony a Panasonic (v jednom případě i pod značkou Kawai, jde však o Panasonic FS-A1F s nálepkou jiné firmy).

Konkrétně jej najdete v těchto strojích:

Sony HB-F1II
Sony HB-F1XD
Sony HB-F1XV
Sony HB-F1XDJ
Sony HB-F1XDmkII
Panasonic FS-A1mkII
Panasonic FS-A1F
Kawai KMC-5000

Problémem HIC-1 je osazení třemi elektrolytickými kondenzátory, které po letech vypovídají službu, a protože jsou SMD, obtížně se vyměňují.

Ruští medvědi RBSC proto vytvořili moderní náhradu, a když byli v tom, provedli pár změn.

Jednak použili jiný a snáze sehnatelný encoder (CXA2075), druhak přidali vyvedení S-Video signálu.

Pokusili se vynechat obvod 4069UBF použitý jako zesilovač, na druhou stranu o poněkud zvláštních součástkách IMN10 a FMW1 zjistili, že jsou stále dostupné, tak je v zapojení ponechali.

Ruská náhrada HIC má sice podklady na githubu a je povolena výroba pro osobní potřebu, Rusové jsou ovšem připraveni i poskytnout licenci někomu, kdo by se postaral o hromadnou výrobu.
_____________________________________________________

Už dříve jsem psal o zajímavém zařízení, které vzniklo v komunitě kolem Sinclairu QL.

Jmenovalo se RetroPrinter, obsahovalo Raspberry a sloužilo jako náhrada jehličkové tiskárny.

Místo na traktorový papír uloží Raspberry tiskový výstup do PDF nebo jej vytiskne třeba na laserovce.

Protože tiskárna byla oblíbená a užitečná periferie osmibitů, komunita kolem osmibitového Apple ][ zapracovala na vlastním řešení.

Je použitelné nejen pro Apple ][, už od začátku se počítalo minimálně s Tandy TRS-80, ale obecně by měla být zajištěna spolupráce s libovolným korektně se chovajícím osmibitem.

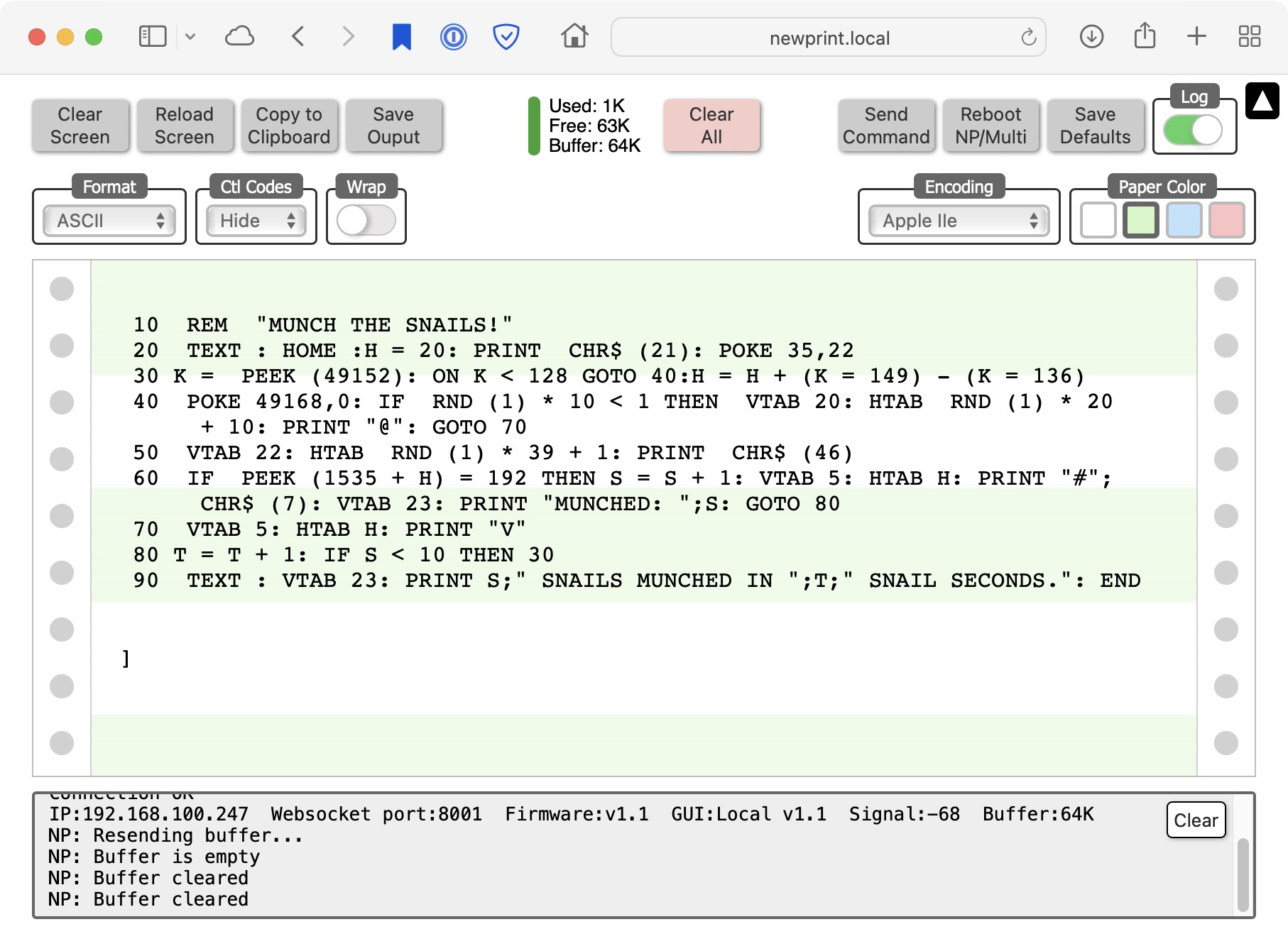

NewPrint se zdá být založen na Arduinu, k osmibitu se připojuje centronics kabelem a k mnohobitu přes wifi pomocí browseru.

Firmware se zatím vyvíjí, ale zvládá výstup z Apple Works, Print Shop a grafický tisk z GS/OS na Apple II GS.

Textový režim ještě nemá implementovány všechny řídící kódy.

Každopádně NewPrint se prodává za 60 dolarů, zatímco RetroPrinter, byť univerzálnější a komplexnější, stál bez potřebného Raspberry 99 liber (kompletní pak 222 liber).

Když dva dělají totéž, není to totéž.

Tak až budete zas něco zajímavého tisknout, můžete popřemýšlet, zda pošlete výstup na jehličkovou tiskárnu, nebo na nějakou tiskárnu virtuální.

Ať už to bude RetroPrinter nebo NewPrint.
